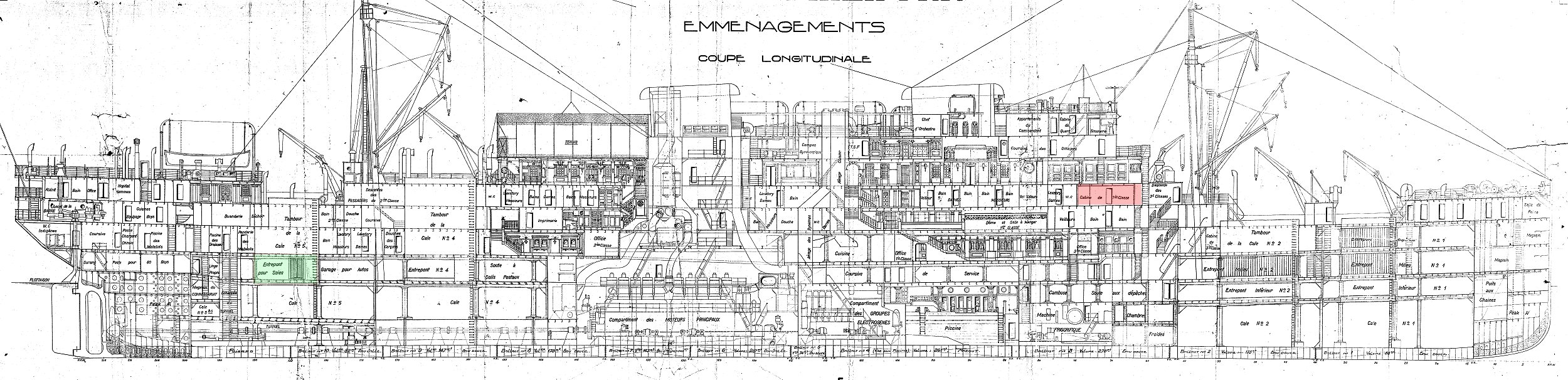

Coupe Verticale

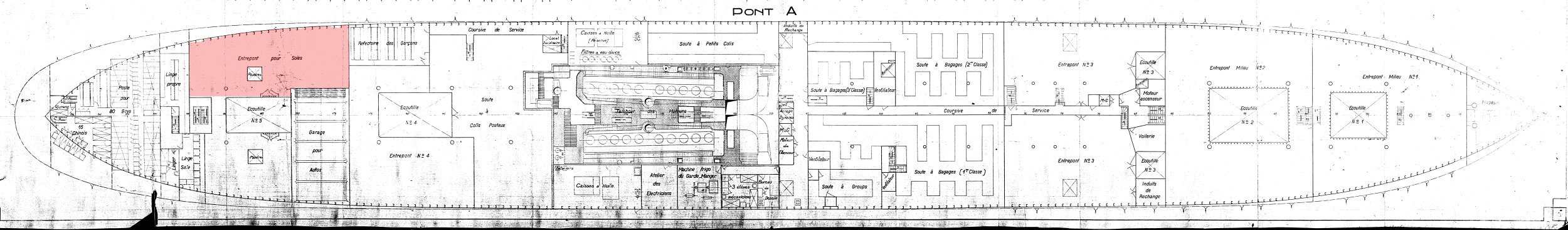

On voit à l'avant, au niveau du pont D, la cabine de luxe babord (en rouge) où s'est déclenché l'incendie, ainsi qu'à l'arrière, au pont A, la soute à Soies où de nombreuses alertes se sont déclenchées dans les heures précédant l'incendie définitif.

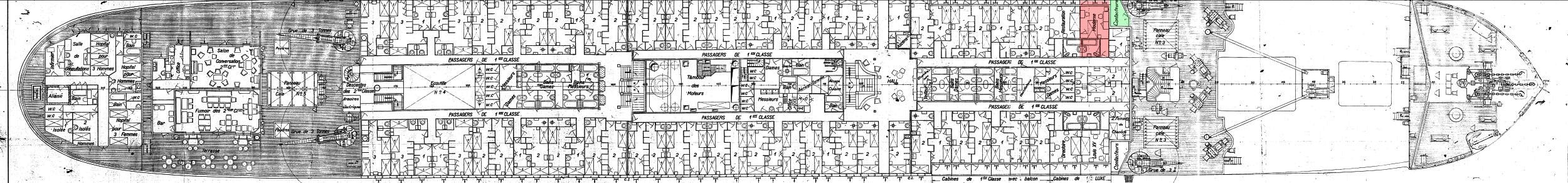

Le pont D

C'est à l'avant, à babord, dans la première cabine de luxe (en rouge) que s'est déclenché l'incendie. On peut noter qu'à l'avant de cette cabine est signalé un local (en vert) intitulé "contacteurs", ce qui renforce la thèse d'un déclenchement accidentel par un court-circuit électrique.
